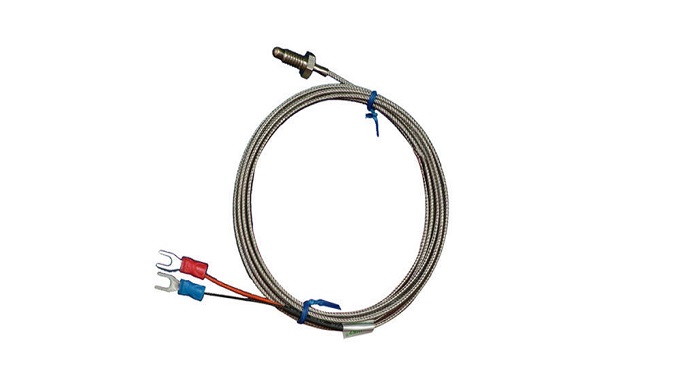

آشنایی با ترموکوپل و انواع آن

آشنایی با ترموکوپل و انواع آن

در این مقاله قصد داریم به معرفی ترموکوپل بپردازیم. برای آشنایی با ترموکوپل و انواع آن در این مقاله همراه ما باشید:

ترموکوپل چیست؟

ترموکوپل در واقع یکی از ابزارهای بسیار پرکاربرد برای تشخیص دما است. اساس کار ترموکوپل تبدیل دما به ولتاژ است که اصطلاحا به آن سی بک نیز می گویند.

به دلیل آن که ثابت زمانی ترموکوپل ها کوچک است, سرعت پاسخ دهی آن ها بالا است.

با کوپل کردن دو فلز غیر هم نام می توان یک ترموکوپل ساخت. به کمک این روش می توان پروژه ها را راحت تر و سریع تر انجام داد. همچنین عمر ترموکوپل ها نسبت به سنسورهای دیگر نیز بیشتر است, بنابراین دیرتر می سوزد و از طرفی هم هزینه ها با استفاده از این روش کاهش پیدا می کند.

بازه دمایی عملکرد ترموکوپل بین 200- الی 1700+ درجه سانتی گراد است.

در هنگام خرید ترموکوپل باید به موارد زیر توجه کنید:

·        تیپ ترموکوپل

·        رنج دمایی

·        جنس غلاف آن

·        طول وسیله

·        کلاس دقت آن

مزایای استفاده از ترموکوپل

·        به لحاظ اقتصادی مقرون به صرفه است.

·        ساده است و به راحتی نصب می شود.

·        دوام و استحکام بالایی دارد.

·        به دلیل گستردگی محدوده اندازه گیری, در شرایط محیطی مختلف قابل استفاده است.

انواع ترموکوپل

این ابزار انواع مختلفی دارد که اصلاحا به آن تیپ گفته می شود. در ادامه به آن ها اشاره ای خواهیم داشت:

تیپ K

ترموکوپل تیپ K رایج ترین و ساده ترین نوع این ابزار است که به لحاظ اقتصادی نیز نسبت به سایر تیپ ها ارزان تر است. تیپ K از کوپل شدن فلز های کروم و نیکل ساخته می شود که به وسیله دستگاه جوش آرگون به یکدیگر جوش می خورند.

بازه دمایی تیپ K از 200- الی 1350+ درجه سانتی گراد است. به دلیل استفاده از آلیاژ مس در ساخت تیپ K مقاومت این ابزار در مقابل اکسیداسیون بسیار زیاد است. بنابراین در کوره هایی که احتمال اکسیداسیون وجود دارد از ترموکوپل تیپ K استفاده می کنند.

تیپ J

دومین نوع این ابزار که به تیپ J معروف است پس از تیپ K , دومین تیپ پرکاربرد و ارزان قیمت است.

بازه دمایی تیپ J از 180- الی 750+ درجه سانتی گراد است که از کوپل کردن فلز آهن و مس ساخته می شود. به دلیل وجود آهن در این تیپ, در محیط هایی که احتمال اکسید شدن وجود دارد از تیپ J استفاده نمی شود.

تیپ N

این نوع ترموکوپل از کوپل شدن فلزهای آلیاژی نیکروسیل و نیسیل ساخته می شود.

بازه دمایی نوع N بین 270- الی 1300+ درجه سانتی گراد است. از این رو مقاومت دمایی بالایی دارد.

تیپ T

ترموکوپل تیپ T از کوپل شدن فلز مس و آلیاژ کنستانتان ساخته می شود.

بازه دمایی تیپ T بین 250- الی 400+ درجه سانتی گراد است که به دلیل ان که بازه دمایی پایینی به نسب سایر تیپ ها, در دماهای پایین خطای کمتری دارد. بنابراین این مدل در صنعت بسیار پرکاربرد شده است.

از مزایای تیپ T می توان به مقاومت بالا در برابر رطوبت و اکسیداسیون و هزینه کم آن اشاره کرد.

تیپ E

ترموکوپل تیپ E از کوپل شدن فلزهای آلیاژ کرومل و کنستانتان ساخته می شود.

بازه دمایی تیپ E بین 40- الی 900+ درجه سانتی گراد است.

حساس ترین تیپ ترموکوپل در بین تمامی تیپ ها, تیپ E است.

تیپ S , R , B

این 3 تیپ ترموکوپل از کوپل شدن فلزهای آلیاژ رودیوم و پلاتین ساخته می شوند.

بازه دمایی این تیپ ها بین 0 الی 1750+ درجه سانتی گراد است. این سه تیپ دارای دقت بسیار بالا در دماهای بالا هستند.

در بین تیپ های مختلف, این سه تیپ گران ترین از لحاظ اقتصادی هستند.
